Mobsf_MAC_AVD_Android动静态环境搭建排坑实战

关于Mobsf一直没有看到比较全面的实战的教程或者最佳实践发出来，由于目前手头有的MAC+Android Studio，加上最近任务，就想组个动态分析本地可复用的虚拟环境，这里记录了下搭建过程，并给出了最近的任务动态分析结果。测试下来效果还不错，因为Mobsf在git上的维护还比较频繁觉得算是个不错的辅助工具。

测试设备的一些简单信息摘要：

MAC x86_64

Android Studio AVD 安卓模拟器

安卓版本Nexus_5X_API_26_64_api

Mobsf环境要求

静态分析要求

  • Mac

    • After installing Python 3.8+, go to /Applications/Python 3.8/ and run Update Shell Profile.command and Install Certificates.command
    • 安装 JDK 8+
    • macOS Mojave 用户, 请安装 headers（如果可用）：
sudo installer -pkg /Library/Developer/CommandLineTools/Packages/macOS_SDK_headers_for_macOS_10.14.pkg -target /Copy to clipboardErrorCopied

  • Windows App静态分析需要Mac和Linux的Windows主机或Windows VM。 更多信息

  • 操作指南:

    • 安装 Git sudo apt-get install git
    • 安装 Python 3.8-3.9 sudo apt-get install python3.8
    • 安装 JDK 8+ sudo apt-get install openjdk-8-jdk
    • 安装以下依赖项
sudo apt install python3-dev python3-venv python3-pip build-essential libffi-dev libssl-dev libxml2-dev libxslt1-dev libjpeg8-dev zlib1g-dev wkhtmltopdfCopy to clipboardErrorCopied

动态分析要求

安装

Linux/Mac

git clone https://github.com/MobSF/Mobile-Security-Framework-MobSF.git
cd Mobile-Security-Framework-MobSF
./setup.shCopy to clipboardErrorCopied

运行MobSF

Linux/Mac

./run.sh 127.0.0.1:8000

注意： MobSF动态分析需要满足的条件： • Genymotion Android VM version 4.1 - 10.0 (x86, upto API 29) • Android Emulator AVD (non production) version 5.0 - 9.0 (arm, arm64, x86, and x86_64 upto API 28)

https://mobsf.github.io/docs/#/zh-cn/installation

/Users/[your_name]/Library/Android/sdk/tools/emulator emulator -avd Nexus_5X_API_28 -writable-system

配置动态分析

MobSF动态分析需要满足的条件： • Genymotion Android VM version 4.1 - 10.0 (x86, upto API 29) • Android Emulator AVD (non production) version 5.0 - 9.0 (arm, arm64, x86, and x86_64 upto API 28)

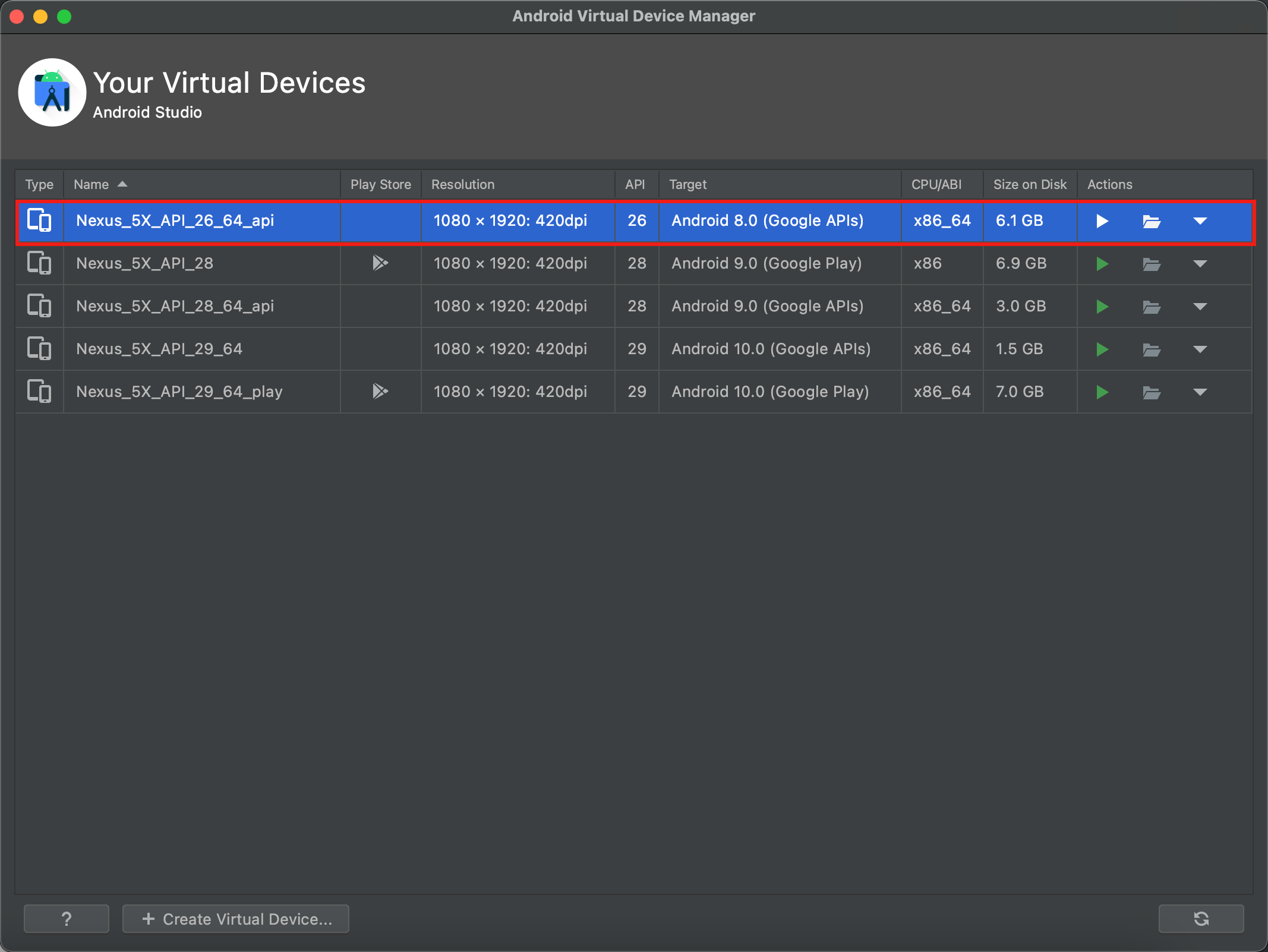

这里使用的是Android Emulator AVD，安卓8.0+86x64+api版 img img

这里根据自己的机器进行选择，测试主机机使用的mac x86架构，为了规避动态调试高版本安卓需要关闭OEM，Android Studio的AVD系统中找不到关闭OEM的尴尬处境，最终选择了安卓9以下的适配版本。如果你也用的AVD，建议直接使用8.0，防止remount failed问题找不到OEM关闭导致环境失败问题。

确定好avd之后，更新mobsf配置，这里我的avd模拟器名为emulator-5554

# =======ANDROID DYNAMIC ANALYSIS SETTINGS===========
ANALYZER_IDENTIFIER = 'emulator-5554'
FRIDA_TIMEOUT = 4

这里的原理可以通过下面这个命令理解，他是通过adb -s 指定devicename的。ANALYZER_IDENTIFIER也就是使用adb devices中的内容即可。

'['/Users/xt/Library/Android/sdk/platform-tools/adb', '-s', 'emulator-5554', 'shell', 'pm', 'list', 'packages', '-f', '-3']'

查看自己的device name

╭─xt@MacBook-Pro ~/Downloads/data
╰─$ adb devices
List of devices attached
emulator-5554	device

创建模拟器恢复点

需要创建用于后续恢复的还原点，这里需要准备frida-server用于动态调试。这里官方的原文说明中没有给出，因此我们总结如下 ：

  1. 下载frida-server 参考：https://github.com/frida/frida/releases 如果是在mac x86架构64位下面使用模拟器进行调试，下载frida-server-x.x.x-android-x86_64，如果是使用实体手机进行运行的话，下载frida-server-x.x.x-android-arm，根据测试时间使用的最新版本以及适配的类型，我这选择frida-server-15.1.4-android-x86_64下载。
  2. adb push到模拟器中
 cd ~/Downloads # 到存放frida-server-15.1.4-android-x86_64解压完成的目录下
 adb root
 adb push frida-server-15.1.4-android-x86_64 /data/local/tmp/
frida-server-15.1.4-android-x86_64: 1 ... 118.1 MB/s (97874840 bytes in 0.790s)
# 修改frida-server权限，并且在后台开启启用
 chmod 777 frida-server-15.1.4-android-x86_64
 nohup ./frida-server-15.1.4-android-x86_64  &   # 在后台运行frida-server服务

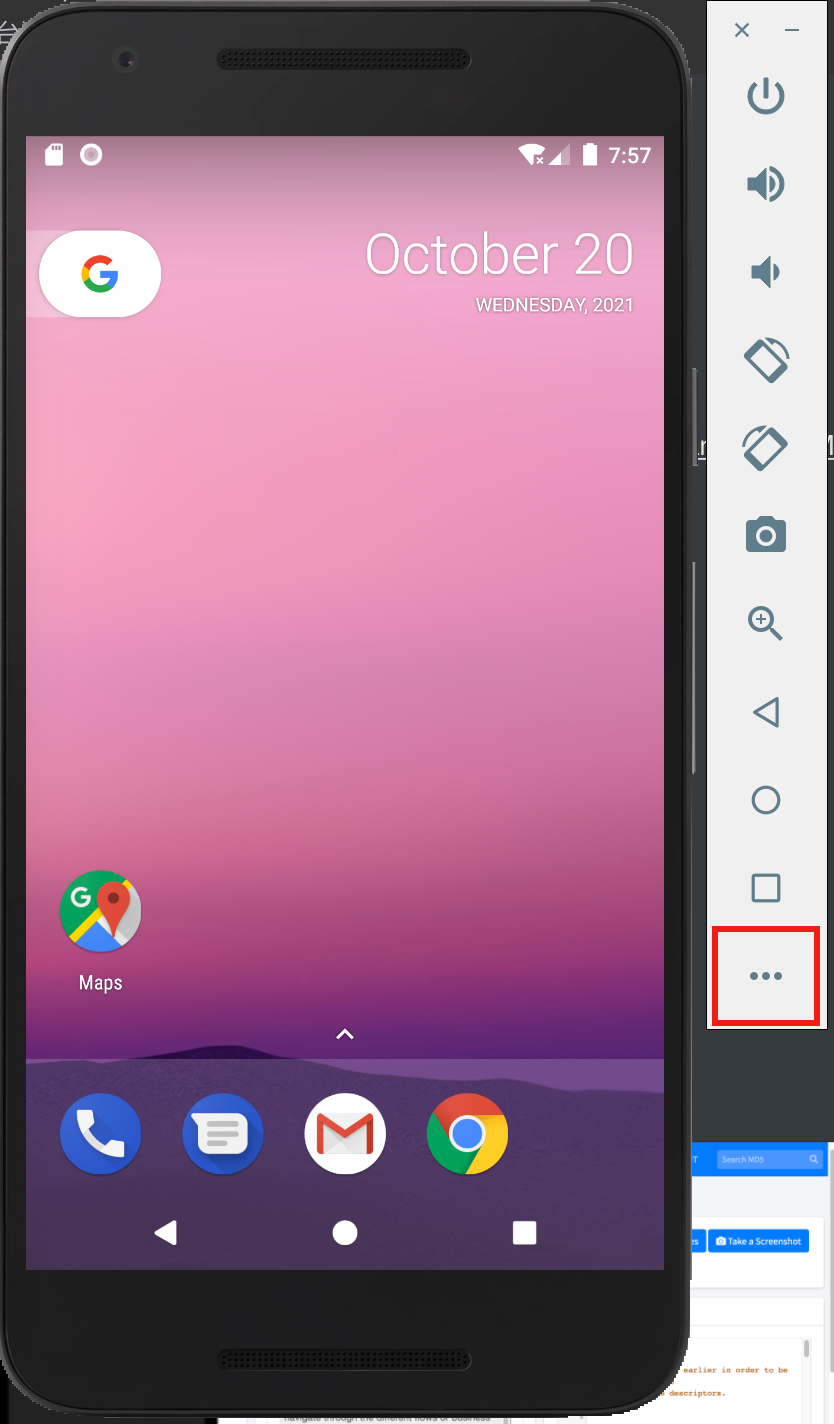

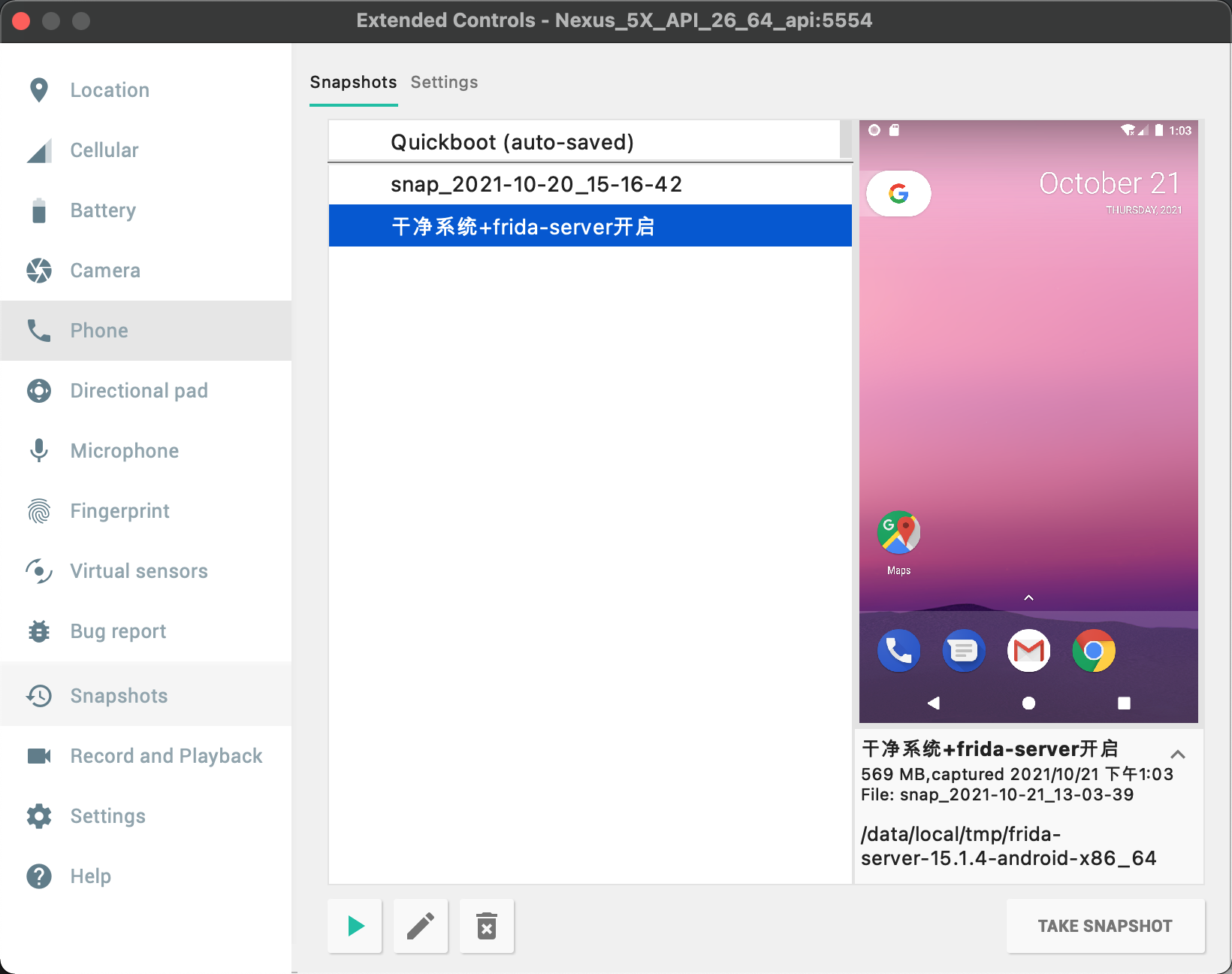

环境布置完，拍摄快照用于保存环境情况：

img img

img img

相关链接： mobsf frida错误https://github.com/MobSF/Mobile-Security-Framework-MobSF/issues/1828 mac安装frida-serverhttps://www.jianshu.com/p/15a4bf14d0a5

启动模拟器

AVD环境准备好后，启动模拟器，这里需要注意找到本地模拟器位置，~/Library/Android/sdk/emulator ，还要使用可写模式启动：

╭─xt@MacBook-Pro ~/Library/Android/sdk/emulator
╰─$ emulator -avd Nexus_5X_API_26_64_api -writable-system

一句话开启模拟器环境+可写模式+不保存模式，但是由于无法拍照会经常崩溃，而且经常我的快照收到影响，这里不推荐，只能算提一下思路。

emulator -avd Nexus_5X_API_26_64_api -no-snapshot-save -writable-system -snapshot 干净系统+fridaserver开启

运行测试动态分析

  1. 设置代理，这里直接使用的是我本地的SSR export http_proxy=127.0.0.1:1087 export https_proxy=127.0.0.1:1087

  2. 运行mobsf mobsf 127.0.0.1:8000

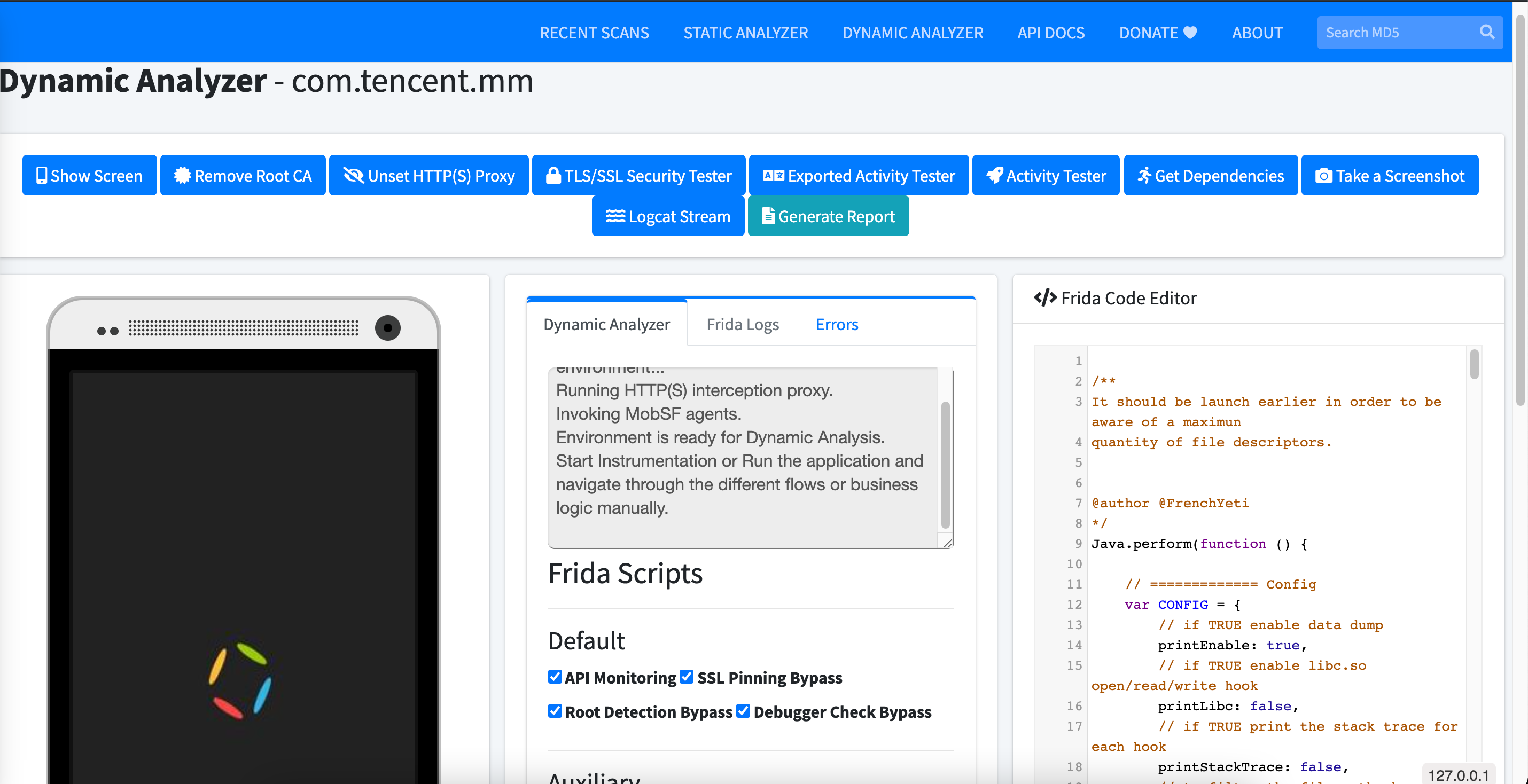

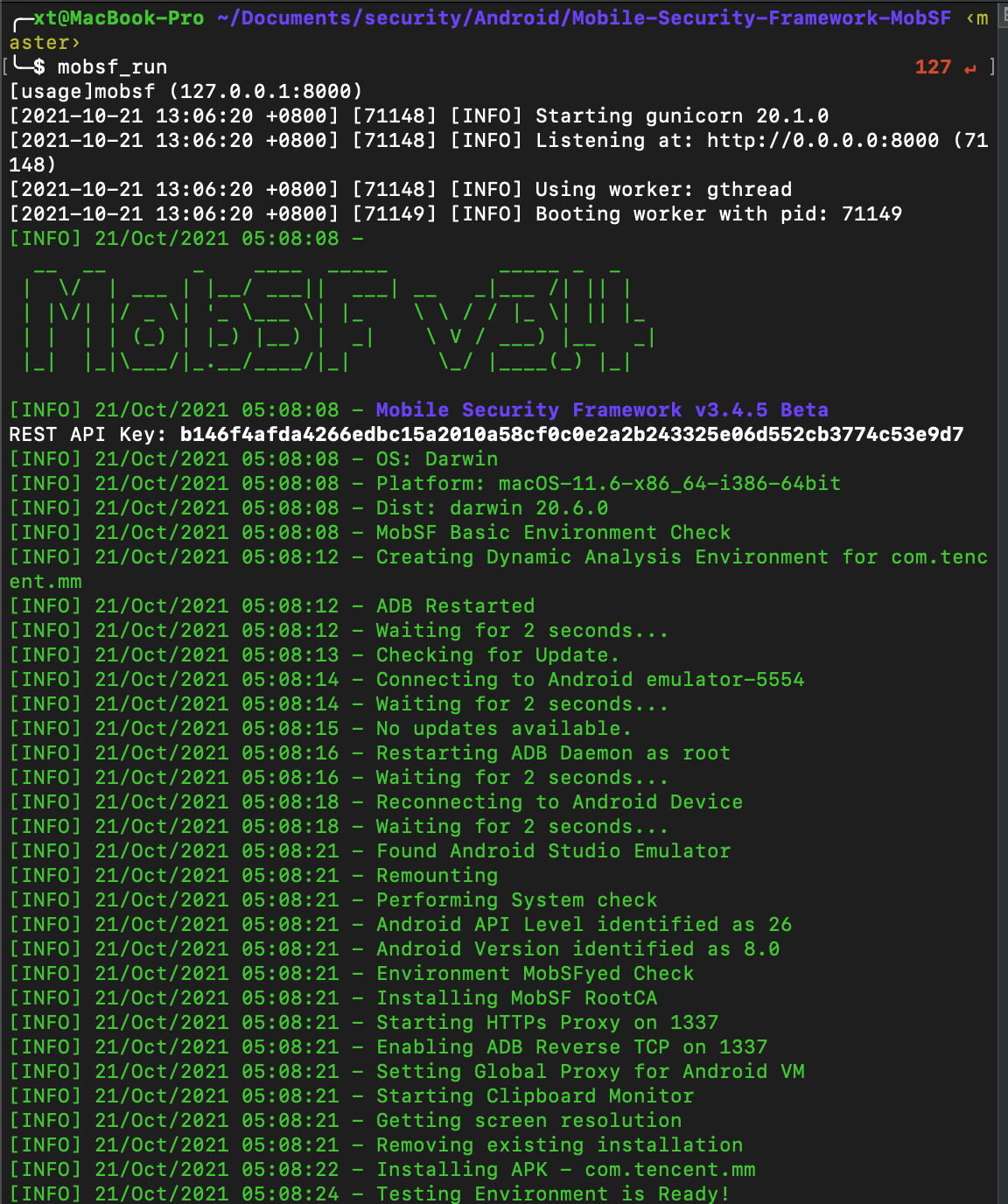

  3. 进入动态分析 点击dynamic进入动态分析界面 img img 同时check终端，一切正常 img img

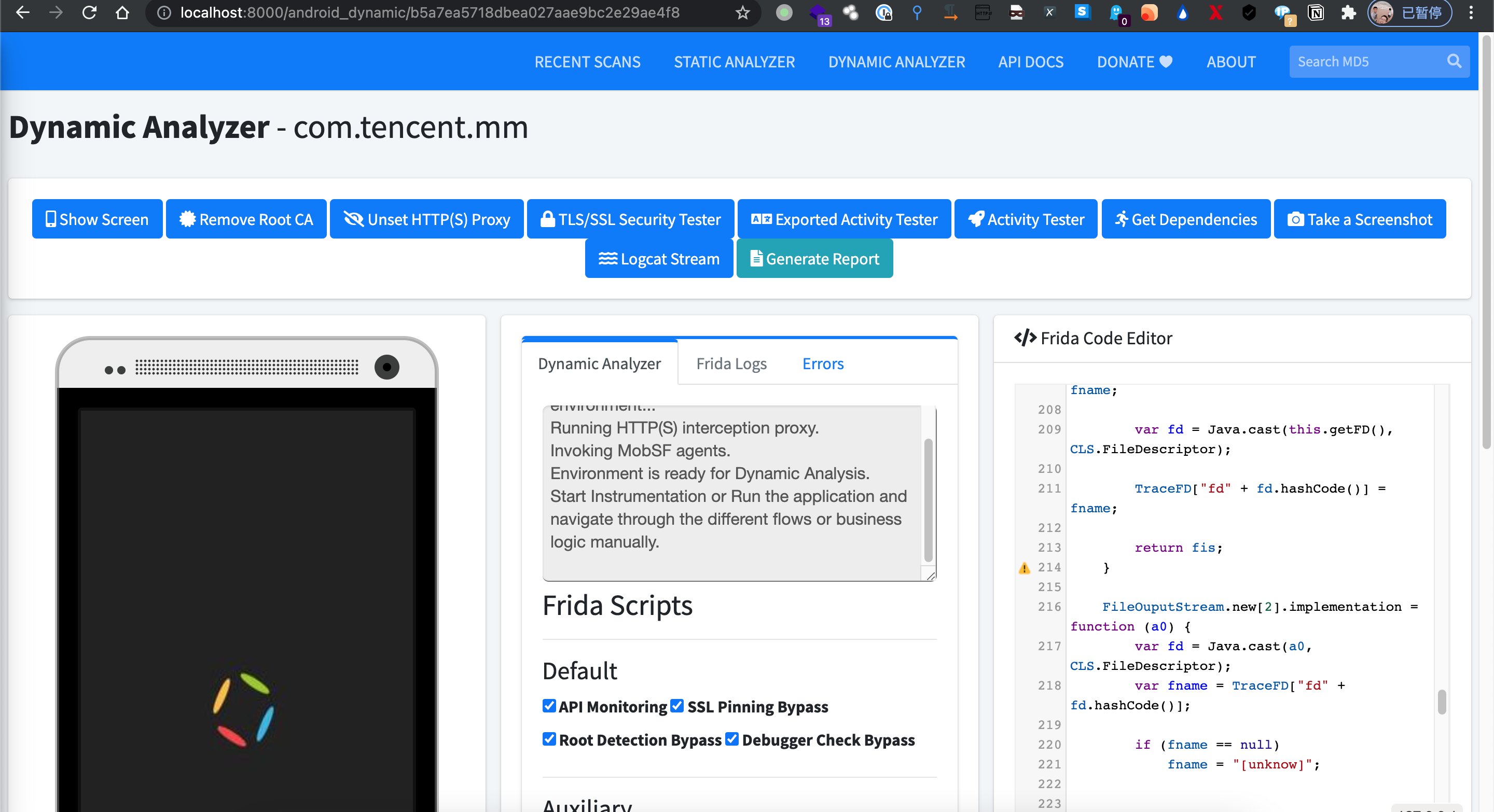

  4. 配置完成 img img

  5. 在开始动态分析之前，开启frida-server，由于每次进入动态分析界面，mobsf会自动重启adb环境，因此这里需要重新载入前面配置好的frida-server镜像。或者手动进入adb shell启动frida-server即可。 img img

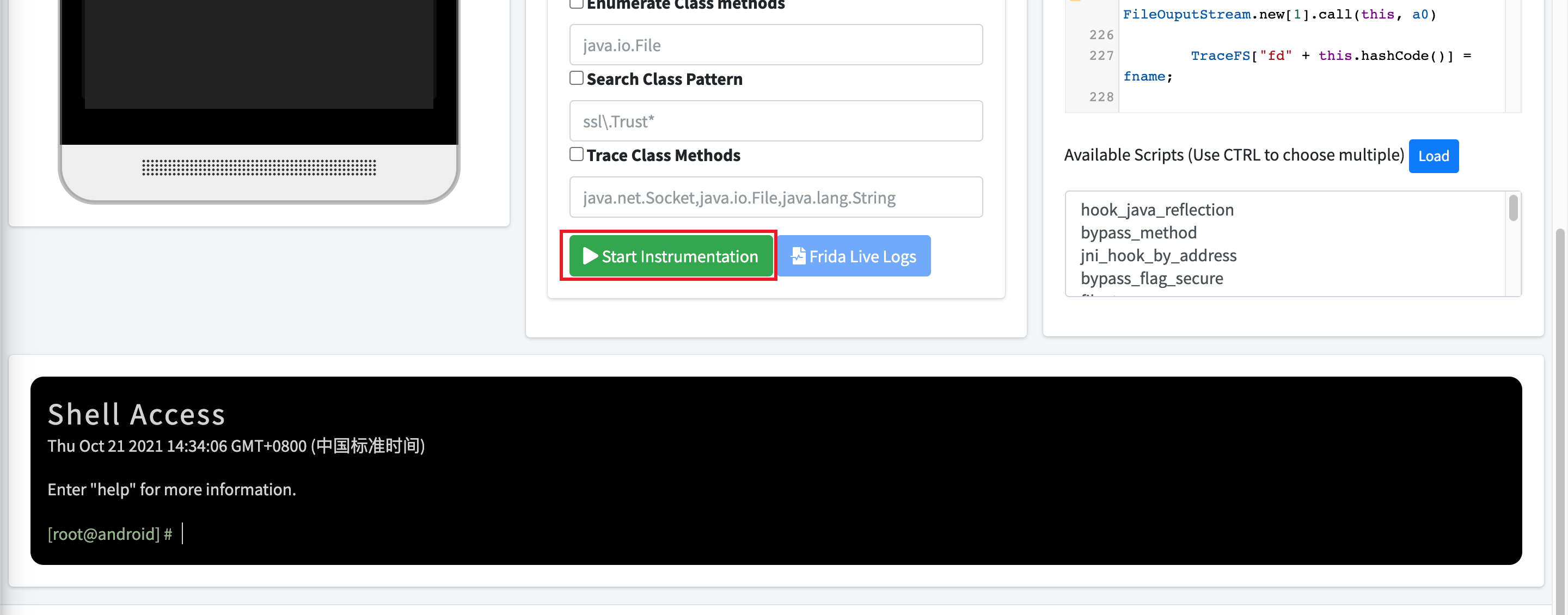

  6. 点击start instrumentation 即可动态分析

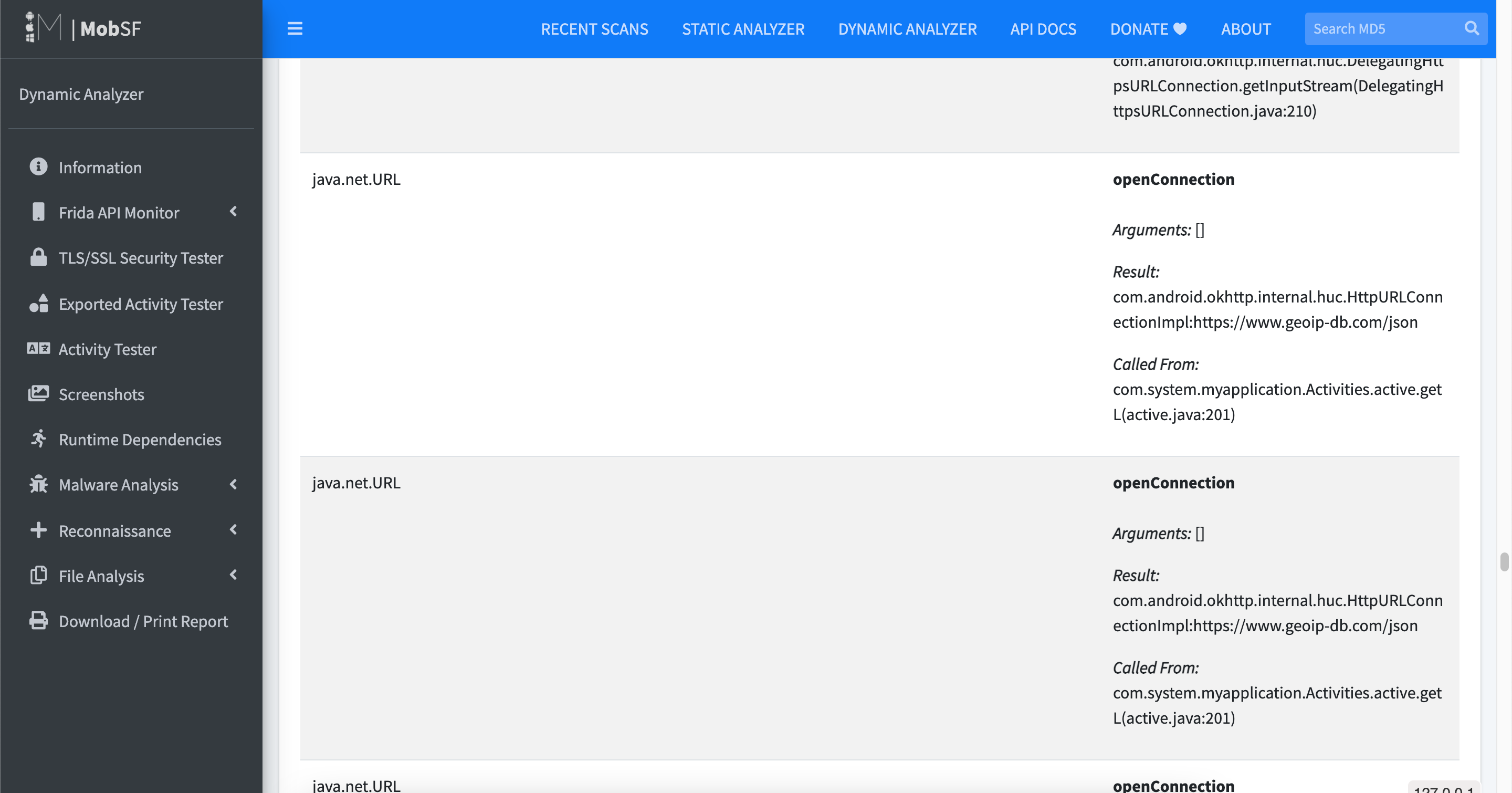

img img

img img

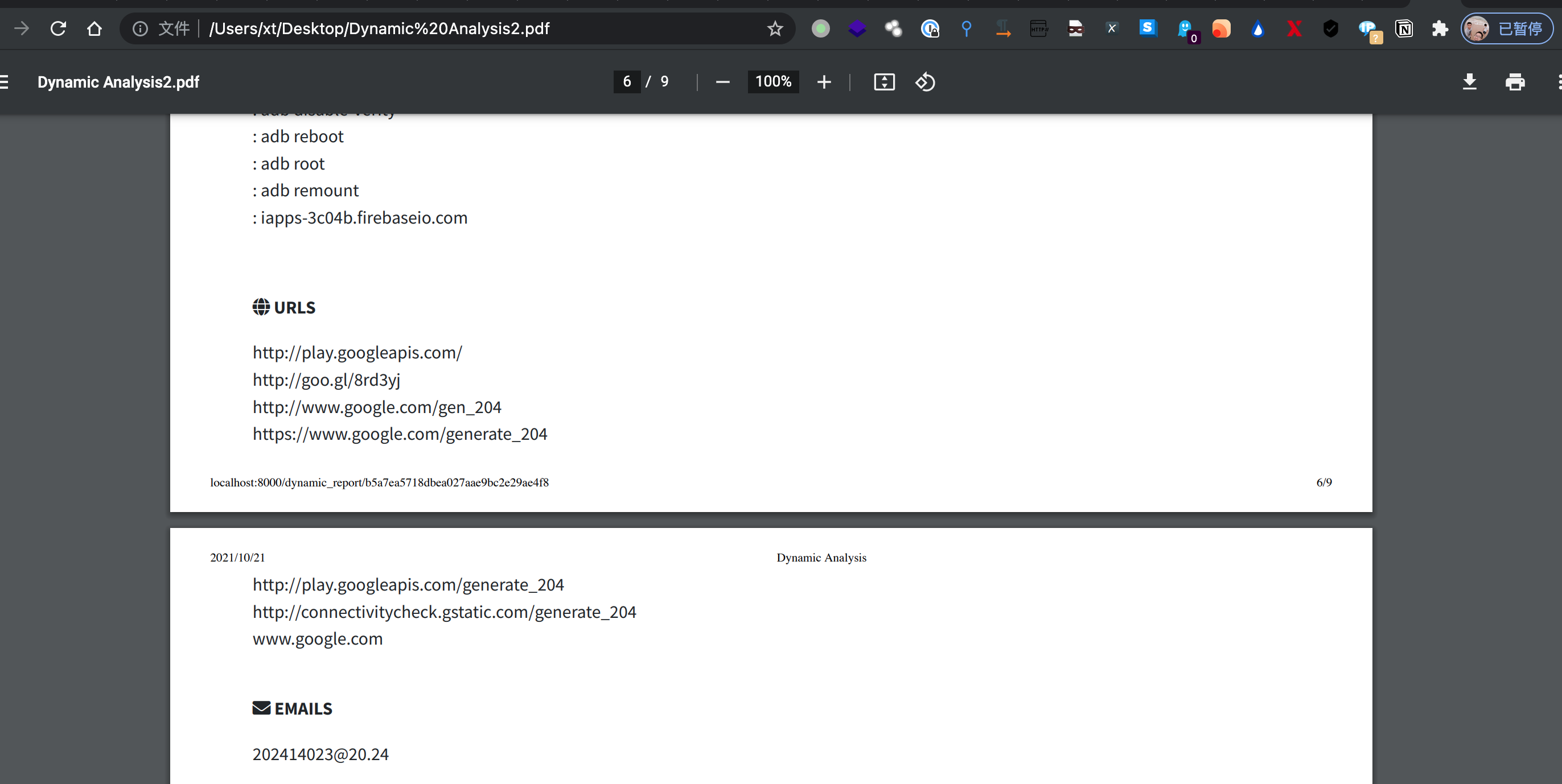

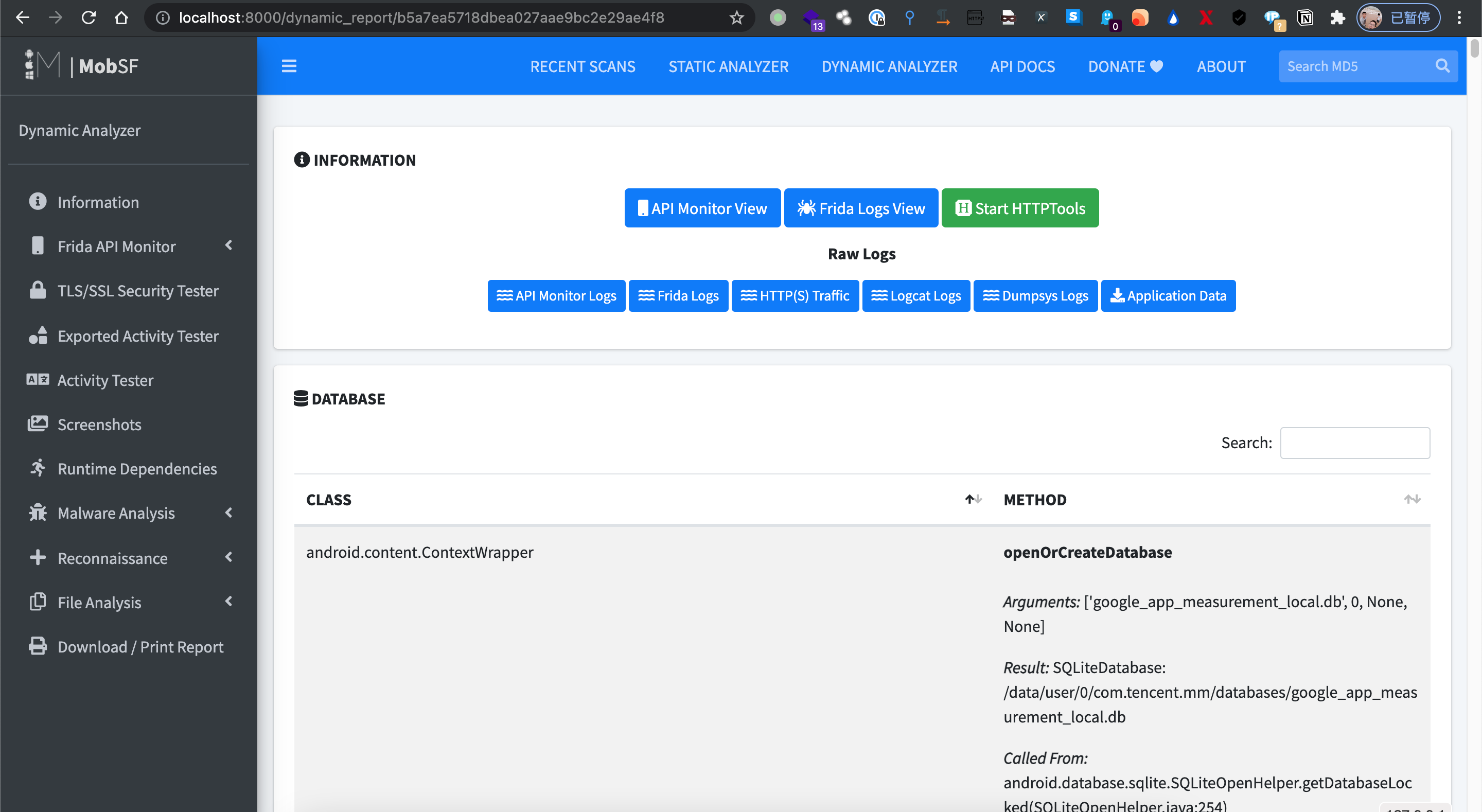

检测正常、导出功能正常

img img

img img

排坑

问题：“MobSF cannot find android instance identifier. Make sure that an android instance is running and refresh this page. If this error persists, Please set ANALYZER_IDENTIFIER in /Users/xt/.MobSF/config.py or via environment variable ANALYZER_IDENTIFIER.”

问题：

VM's /system is not writable. This VM cannot be used for Dynamic Analysis.
[ERROR] 20/Oct/2021 05:27:51 - Please start the AVD as per MobSF documentation!
raise CalledProcessError(retcode, process.args,
subprocess.CalledProcessError: Command '['/Users/xt/Library/Android/sdk/platform-tools/adb', '-s', 'emulator-5554', 'shell', 'pm', 'list', 'packages', '-f', '-3']' returned non-zero exit status 1.

解决： 目前（使用 Build Tools v26，如果 Google 没有像他们那样经常更改内容），如果您-writable-system在从命令行启动模拟器时使用该指令，它将允许/system通过重新启动持久化分区。也就是说，您将能够写入/system分区，如果您重新启动，更改仍将保留。 emulator -avd <AVD_NAME -writable-system 这也将您对qcow2图像文件的更改通常保存在.android/avd/<AVD_NAME.avd/system.img.qcow2 您甚至可以复制此system.img.qcow2文件，使用-wipe-data指令从 AVD 中擦除数据，将此文件放回目录中，重新启动，您最初所做的系统更改仍将保留。（警告：至少现在，因为谷歌一直在改变事物） 参考：https://stackoverflow.com/questions/15417105/forcing-the-android-emulator-to-store-changes-to-system

问题：

╰─$ emulator -avd Nexus_5X_API_26_64_api -writable-system
[4710067712]:ERROR:android/android-emu/android/qt/qt_setup.cpp:28:Qt library not found at ../emulator/lib64/qt/lib
Could not launch '/Users/xt/Library/Android/sdk/../emulator/qemu/darwin-x86_64/qemu-system-x86_64': No such file or directory

解决：

  1. 关闭模拟器

  2. cd ~/Library/Android/sdk/emulator

  3. emulator -avd Nexus_5X_API_26_64_api -writable-system

  4. 顺利启动了

问题： Cannot download frida-server binary. You will need frida-server-15.0.8-android-x86_64 in /Users/xt/.MobSF/downloads/ for Dynamic Analysis to work 解决过程：

  1. 重新安装frida 参考：https://www.jianshu.com/p/15a4bf14d0a5
  2. adb push adb push frida-server-15.1.4-android-x86_64 /data/local/tmp/ frida-server-15.1.4-android-x86_64: 1 … 118.1 MB/s (97874840 bytes in 0.790s)

(实体机一般frida-server-15.1.4-android-arm64，模拟器一般frida-server-15.1.4-android-x86_64，我这里使用的mac是x86架构64位的)

chmod u+x frida-server-15.1.4-android-x86_64 ./frida-server-15.1.4-android-x86_64

问题： remount of the / superblock failed: Permission denied 解决： adb root adb disable-verity adb reboot adb root adb remount 参考：https://blog.csdn.net/qq_43804080/article/details/102586939

问题：remount of the / superblock failed: Permission denied remount failed 解决： 关闭OEM 然后再执行 adb root adb disable-verity adb reboot adb root adb remount

问题： requests.exceptions.ReadTimeout: HTTPSConnectionPool(host=‘raw.githubusercontent.com’, port=443): Read timed out. (read timeout=3) 解决： 挂代理、模拟器挂代理

mobsf参考： http://purpleroc.com/MD/2016-08-31@Android Malware Analysis Tool(1)–MobSF.html

问题：adb的一些坑

adb shell

error: more than one device and emulator

adb devices adb shell -s

如果实际上只有一个设备或模拟器，并且查到有offline的状态；那就说明是ADB本身的BUG所导致的，就需要用如下的方法处理下了：

adb kill-server taskkill /f /im adb

第一条命令是杀ADB的服务，第二条命令是杀ADB的进程！ 如果第一条没有用，才考虑用第二条命令再试试看的！
